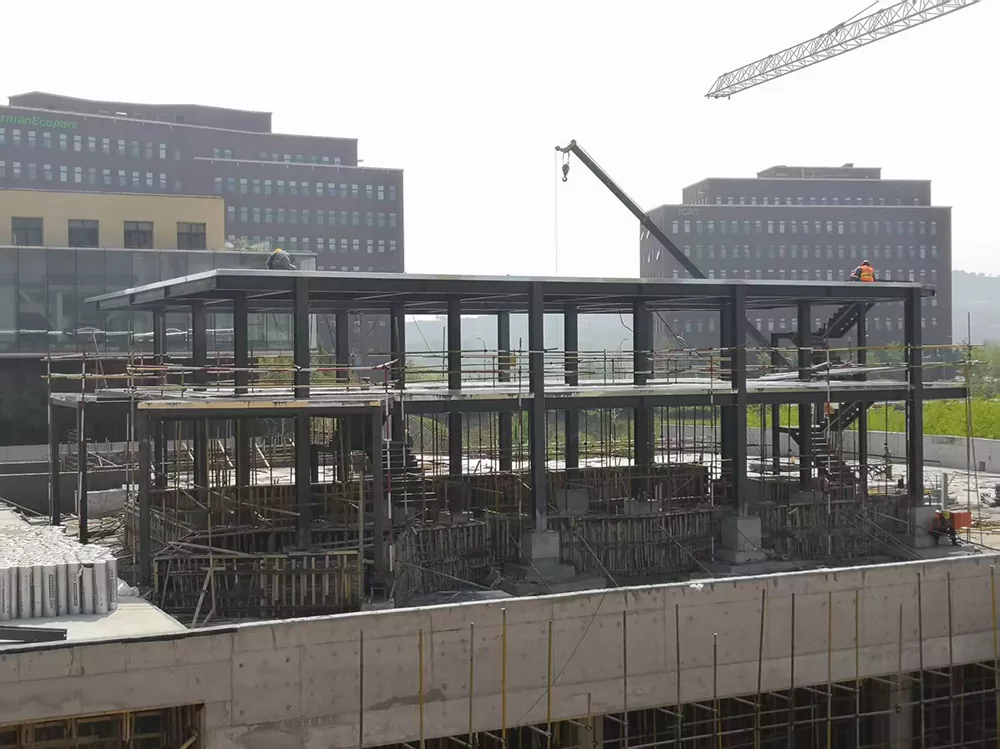

Anpotresno odporna jeklena konstrukcijaje zasnovan tako, da vzdrži potresne sile z ustreznim konstrukcijskim sistemom, členi iz nodularnega jekla, zanesljivimi povezavami in skrbno usklajenim inženiringom. Ta vodnik pojasnjuje, kako poteka potresno načrtovanje, kateri dejavniki vplivajo na strukturno zmogljivost, kako oceniti stroške gradnje in kaj morajo kupci preveriti pri izbiri proizvajalca jeklenih konstrukcij. Naučite se, kako lahko informirano načrtovanje izboljša varnost, vzdržljivost, učinkovitost projekta in dolgoročno vrednost.
1. Kaj je potresno odporna jeklena konstrukcija?
Potresno odporna jeklena konstrukcija je zgradba ali projektiran okvir, zasnovan tako, da se upira silam in premikom, ki jih povzroča potresna dejavnost. Namesto da bi se zanašal samo na trdnost posameznih stebrov in nosilcev, uporablja integriran konstrukcijski sistem za varen prenos potresnih obremenitev proti temeljem.
Med potresom se tla hitro premikajo, kar povzroči, da masa zgradbe ustvarja vztrajnostne sile. Te sile lahko povzročijo horizontalno premikanje, strukturno deformacijo, napetosti v povezavi in dodatne zahteve za temelje. Dobro zasnovana jeklena konstrukcija upošteva te učinke z ustreznimi velikostmi členov, strukturnimi konfiguracijami, podrobnostmi povezav in inženirskimi izračuni.
Pomembno je, da odpornost proti potresom ne pomeni, da bo stavba ob vsakem potresu ostala popolnoma nepoškodovana. Odvisno od projektnih ciljev in potresne zahteve lahko pride do nadzorovanega strukturnega popuščanja in nekaterih nekonstrukcijskih poškodb. Temeljni cilj je zmanjšati tveganje katastrofalne okvare in doseči zmogljivost, ki jo zahtevajo veljavni gradbeni predpisi.
Kje se uporabljajo potresno odporne jeklene konstrukcije?
Te strukture so pomembne za širok spekter projektov, vključno z:
- Industrijske tovarne, proizvodne delavnice in skladišča.
- Poslovne stavbe, pisarne in maloprodajni objekti.
- Logistični centri in distribucijski objekti.
- Javne zgradbe in drugi objekti s posebnimi zahtevami za uporabo.
- Specializirana jeklena ogrodja in industrijske podporne konstrukcije.
Ustrezna rešitev je odvisna od uporabe zgradbe, višine, geometrije, lokalne potresne nevarnosti, pogojev tal in zahtevane stopnje učinkovitosti.
2. Zakaj se lahko jeklene konstrukcije dobro obnesejo med potresi
Jeklo se pogosto uporablja v seizmičnem inženiringu zaradi svoje trdnosti, duktilnosti in zmogljivosti za montažo. Vendar se te prednosti prevedejo v zanesljivo delovanje le, če je celotna konstrukcija pravilno zasnovana, izdelana in sestavljena.
Duktilnost in disipacija energije
Duktilnost je sposobnost materiala ali konstrukcijske komponente, da se znatno deformira, ne da bi takoj izgubila svojo nosilnost. Pravilno izdelani jekleni členi lahko popustijo v zahtevnih potresnih pogojih, kar omogoča strukturi, da razprši energijo z nadzorovanim neelastičnim obnašanjem.
Ta lastnost je še posebej pomembna, ker lahko potresne sile večkrat obrnejo smer. Členi in povezave se morajo zato prilagoditi pričakovanim deformacijskim zahtevam, ne da bi prišlo do prezgodnjega zloma, nestabilnosti ali nesprejemljive izgube trdnosti.
Visoko razmerje med trdnostjo in težo
Jeklo lahko zagotovi znatno strukturno trdnost, ne da bi potrebovali pretirano težke elemente. Ker so potresne vztrajnostne sile tesno povezane z maso zgradbe in pospeškom tal, lahko zmanjšanje nepotrebne strukturne teže pomaga pri obvladovanju potresnih zahtev. Vendar pa je dejanska učinkovitost odvisna od celotnega gradbenega sistema in ne le od teže materiala.
Montažna izdelava in nadzor proizvodnje
Jeklene komponente je mogoče izdelati v nadzorovanih delavnicah, preden jih prepeljejo na gradbišče. Ta postopek lahko izboljša dimenzijsko doslednost, poenostavi inšpekcijo in zmanjša določene dejavnosti na kraju samem. Natančne risbe izdelave, sledljivi materiali, kvalificirani varilni postopki in ustrezen pregled ostajajo bistveni.
3. Ključne komponente potresno odpornih jeklenih konstrukcij
Zanesljivo potresno delovanje zahteva skupno delovanje več strukturnih elementov. Slabost ene kritične komponente lahko oslabi delovanje širšega sistema.
Strukturni okvirji
Tramovi in stebri tvorijo primarni nosilni okvir. Njihove dimenzije, materialne lastnosti in razporeditev vplivajo na trdnost, togost, stabilnost in deformacijsko sposobnost zgradbe. Inženirji morajo oceniti interakcije med temi členi, namesto da bi izbrali odseke samo na podlagi navpičnih obremenitev.
Oporni sistemi
Diagonalne naramnice so lahko učinkovit način za upiranje bočnim silam. Odvisno od izbranega sistema lahko naramnice delujejo predvsem z napetostjo in stiskanjem ali pa vključujejo specializirane mehanizme za izboljšanje potresnega obnašanja. Njihova postavitev mora biti usklajena z vrati, okni, stroji, krožnimi potmi in drugimi arhitekturnimi ali operativnimi zahtevami.
Povezave med nosilci in stebri
Povezave prenašajo sile med strukturnimi členi in močno vplivajo na splošno potresno obnašanje. Vijačni in zvarjeni spoji morajo biti načrtovani za sile, rotacije in ciklične obremenitve, povezane z izbranim konstrukcijskim sistemom.
Podrobnosti o povezavi morajo upoštevati veljavne načrtovalske določbe. Improvizirane zamenjave, neodobrene spremembe pri varjenju in nedosledna namestitev vijakov lahko ogrozijo predvideno pot obremenitve.
Temelji in sidrni vijaki
Temelji prenašajo strukturne sile v tla. Njihova zasnova mora upoštevati pogoje tal, prevračanje, drsenje, dviganje in sile, ki se prenašajo skozi podnožja stebrov in sidrne vijake. Celo dobro zasnovan jekleni okvir lahko slabo deluje, če je njegov temeljni sistem neustrezen.
Strešne in talne diafragme
Strešni in talni sistemi pomagajo zbirati in porazdeliti bočne sile na določene potresno odporne elemente. Njihove povezave, kolektorji in podporne komponente morajo biti usklajene s celotno konstrukcijsko zasnovo, da se ohrani neprekinjena pot obremenitve.
| Komponenta | Primarna funkcija | Pomemben premislek |
|---|---|---|
| Tramovi in stebri | Nosite gravitacijske obremenitve in prispevajte k bočnemu uporu | Trdnost, stabilnost in duktilnost |
| Oporni ali trenutni okvirji | Odporen na horizontalne potresne sile | Izbira sistema in zmogljivost deformacije |
| Povezave | Prenos moči med člani | Kvalificirane podrobnosti in ciklična zmogljivost |
| Temelji in sidra | Prenos strukturnih sil na tla | Zmogljivost tal, dvig in prevračanje |
| Diafragme in kolektorji | Porazdelite bočne sile po strukturi | Kontinuiteta in celovitost povezave |
4. Kako potresna zasnova izboljša konstrukcijsko varnost
Učinkovito seizmično inženirstvo se začne na lokaciji zgradbe in se nadaljuje z načrtovanjem, izdelavo, postavitvijo in pregledom. Vsaka stopnja mora podpirati iste cilje strukturne učinkovitosti.
1. korak: Ocenite mesto in potresno nevarnost
Inženirji opredelijo ustrezne potresne konstrukcijske parametre, pogoje tal, zasedenost stavbe in veljavne zahteve kode. Geotehnične raziskave pomagajo ugotoviti lastnosti tal in prepoznati morebitne pomisleke, kot je usedanje ali utekočinjenje, kjer je to potrebno.
2. korak: Izberite ustrezen strukturni sistem
Okvirji, odporni na trenutke, okvirji z oporniki in drugi dovoljeni sistemi ponujajo različne kombinacije togosti, trdnosti, duktilnosti in arhitekturne fleksibilnosti. Izbira mora odražati dimenzije stavbe, predvideno uporabo, potresne zahteve in konstrukcijske omejitve.
3. korak: Analizirajte moč, odnašanje in stabilnost
Strukturna analiza oceni, kako se zgradba odziva na projektne obremenitve. Inženirji preverjajo sile članov, stranski premik, mednadstropni zamik, kjer je primerno, splošno stabilnost in morebitne nepravilnosti. Struktura, ki izpolnjuje osnovne zahteve glede trdnosti, bo morda še vedno potrebovala dodatno togost ali podrobnosti, da bo izpolnila cilje uporabnosti in zmogljivosti.
Korak 4: Podrobne povezave in nodularne komponente
Potresne določbe lahko zahtevajo posebne proporce elementov, konfiguracije povezav, omejitev proti lokalnemu ali bočno-torzijskemu uklonu in preverjanja načrtovanja na podlagi zmogljivosti. V mnogih sistemih si inženirji prizadevajo spodbuditi nadzorovano popuščanje v določenih komponentah, hkrati pa zaščititi kritične povezave in druge elemente pred prezgodnjo odpovedjo.
5. korak: Preverite izdelavo in postavitev
Zagotavljanje kakovosti vključuje preverjanje materiala, preverjanje dimenzij, pregled varjenja, nadzor namestitve vijakov in potrditev, da postavljene komponente ustrezajo odobrenim risbam. Spremembe konstrukcijskih podrobnosti mora pregledati in odobriti odgovorni inženir.
Za projekte v Združenih državah lahko veljavne zahteve vključujejo Mednarodni gradbeni kodeks, ASCE/SEI 7 in ustrezne standarde AISC, vključno z AISC 341 za potresno načrtovanje jeklenih strukturnih sistemov. Druge države in regije lahko zahtevajo drugačne standarde. Predpise in njihove sprejete izdaje je treba potrditi za vsak projekt.
5. Skupni izzivi in praktične rešitve
Kupci in vodje projektov se pogosto soočajo s težavnim ravnotežjem med proračunom, hitrostjo gradnje, funkcionalnostjo zgradbe in strukturno varnostjo. Zgodnje prepoznavanje pogostih tveganj lahko zmanjša drage spremembe in zamude, ki se jim je mogoče izogniti.
Izziv 1: Izbira strukture samo na podlagi cene
Nizka začetna ponudba lahko izključuje pomembne inženirske storitve, podrobnosti povezav, testiranje, zaščitne premaze ali zahteve za montažo. Primerjajte dobavitelje z uporabo jasno opredeljenega obsega in ne zgolj z navedeno tonažo jekla ali skupno ceno.
2. izziv: Obravnavanje standardnih jeklenih zgradb kot univerzalno primernih
Standardna konfiguracija stavbe morda ne bo zadostila potresnim zahtevam ali arhitekturnim zahtevam vsake lokacije. Zahtevajte inženirski pregled, specifičen za projekt, preden sprejmete montažno rešitev, zlasti za nepravilne postavitve, težko opremo ali mesta z veliko potresno nevarnostjo.
Izziv 3: Spregled nestrukturnih komponent
Premiki zgradbe lahko poškodujejo obloge, spuščene strope, mehansko opremo, cevi, kabelske police in sisteme za shranjevanje. Njihove podpore in priključke je treba ovrednotiti glede na veljavne zahteve in cilje uspešnosti projekta.
4. izziv: Izvajanje neodobrenih sprememb spletnega mesta
Premikanje opornikov, rezanje elementov, vrtanje neodobrenih lukenj ali spreminjanje povezav lahko spremenijo strukturno pot obremenitve. Gradbene ekipe morajo predložiti predlagane spremembe v inženirski pregled pred izvedbo.
5. izziv: Zanemarjanje dolgotrajnega vzdrževanja
Korozija, poškodovani premazi, ohlapne komponente in nedokumentirane spremembe lahko sčasoma vplivajo na uporabnost. Vzpostavite načrt vzdrževanja in organizirajte ustrezne inšpekcijske preglede, zlasti po močnem potresu ali ko se ugotovijo vidne strukturne poškodbe.
6. Kako izbrati pravi strukturni sistem
Ni enotne rešitve jeklenega okvirja, primerne za vsako stavbo. Najboljša izbira je odvisna od inženirskih zahtev, uporabne površine, višine zgradbe, metod gradnje in ekonomike projekta.
| Strukturni sistem | Potencialne prednosti | Točke za oceno |
|---|---|---|
| Okvir, odporen na trenutke | Lahko ponudi odprte notranje postavitve z manj diagonalnimi oporniki | Podrobnosti povezav, nadzor zanašanja in kompleksnost izdelave |
| Oporni okvir | Lahko zagotovi učinkovito bočno togost in odpornost proti sili | Postavitev oklepaja, arhitekturne motnje in obnašanje opornika |
| Dvojni ali kombinirani sistem | Lahko integrira različne mehanizme za upiranje bočni sili | Združljivost sistema, porazdelitev sile in kompleksnost načrtovanja |
To so splošne primerjave, ki niso nadomestek za inženiring, specifičen za projekt. Primernost in dovoljena uporaba vsakega sistema sta odvisni od lokalnih kodeksov, kategorije seizmične zasnove, konstrukcijske konfiguracije in podrobnega načrta.
Za industrijske objekte bi morala odločitev upoštevati tudi mostne žerjave, vibracije strojev, velike odprtine, prihodnjo širitev in neprekinjene proizvodne zahteve. Zgodnje usklajevanje med lastnikom, arhitektom, statikom in dobaviteljem jeklenih zgradb lahko prepreči konflikte, katerih kasnejše reševanje je drago.
7. Kaj vpliva na stroške potresno odpornih jeklenih konstrukcij?
Stroški potresno odporne jeklene konstrukcije so odvisni več kot od količine jekla. Kompleksnost inženiringa, proizvodne zahteve, pogoji na lokaciji, logistika in pregled lahko vplivajo na končno naložbo.
Glavni stroškovni dejavniki
- Zahteve za seizmično načrtovanje:Višje konstrukcijske zahteve ali specializirani strukturni sistemi lahko zahtevajo dodatne podrobnosti inženiringa, materiala ali povezave.
- Mere zgradbe:Dolžina razpona, višina, razmik med stebri in nepravilna geometrija vplivajo na velikost elementov in kompleksnost izdelave.
- Specifikacije jekla:Zahtevani razredi, razpoložljivost odsekov, debelina plošče in sledljivost vplivajo na nabavo.
- Oblikovanje povezave:Posebni spoji, ojačitve, varilni postopki in zahteve glede inšpekcijskih pregledov lahko povečajo stroške izdelave.
- Pogoji temeljev:Značilnosti tal, zahteve za sidra in geometrija temeljev lahko bistveno spremenijo stroške civilne gradnje.
- Prevoz in montaža:Na stroške dostave in postavitve vplivajo razdalja pošiljanja, dimenzije komponent, dostop do dviga in lokalni stroški dela.
- Zaščitni sistemi:Zaščita pred korozijo, protipožarna zaščita in druge obdelave, specifične za projekt, povečajo skupne stroške.
Kako lahko kupci nadzirajo stroške brez ogrožanja varnosti?
Začnite z jasnim opisom projekta, ki vključuje lokacijo, dimenzije, predvideno uporabo, obremenitve opreme, arhitekturne zahteve, veljavne kode in želeni razpored dostave. Zahtevajte primerljive ponudbe z enakim tehničnim obsegom in jasno opredeljenimi izključitvami.
Inženiring vrednosti lahko pomaga optimizirati velikosti članov, mreže stolpcev, podrobnosti povezav in zaporedja izdelave. Vendar morajo spremembe komponent, odpornih na potresne sile, preveriti usposobljeni strokovnjaki in morajo ohraniti zahtevano strukturno zmogljivost.
Koristno je tudi primerjati skupne inštalirane stroške namesto same cene materiala. Dobro usklajena zasnova lahko zmanjša količino odpadkov, predelavo na gradbišču, zamude pri gradnji in prihodnje stroške vzdrževanja.
8. Kako izbrati zanesljivega proizvajalca jeklenih konstrukcij
Izbira pravega proizvajalca je pomembna odločitev pri nakupu, zlasti kadar projekt vključuje seizmične zahteve, prilagojene mere ali mednarodno dostavo. Dobavitelj bi moral biti sposoben podpreti odobren inženirski načrt z dosledno kakovostjo proizvodnje in jasno dokumentacijo.
Ocenite tehnične zmogljivosti
Vprašajte, ali lahko proizvajalec dela na podlagi risb, specifičnih za projekt, se uskladi z odgovornim gradbenim inženirjem in izdela zahtevane dele in priključne sklope. Potrdite, kdo je odgovoren za strukturno zasnovo, izračune povezav, zasnovo temeljev in skladnost z lokalno kodo.
Preglejte upravljanje kakovosti in sledljivost
Odvisno od pogodbe in veljavnih standardov lahko ustrezni zapisi vključujejo potrdila o materialih, dokumentacijo o varilnem postopku, kvalifikacije varilcev, poročila o inšpekcijskih pregledih, zapise o pregledih dimenzij in specifikacije vijakov. Zahtevajte dokaze, ki ustrezajo stopnji tveganja projekta in regulativnim zahtevam.
Potrdite odgovornost za dostavo in namestitev
Pojasnite dobavne roke izdelave, pakiranje, dogovore o pošiljanju, podporo pri postavitvi, tolerance pri namestitvi in postopke za ravnanje s poškodovanimi ali neskladnimi komponentami. Podroben načrt dostave lahko zmanjša težave pri usklajevanju med proizvajalcem, ponudnikom tovora in gradbeno ekipo.
Vprašanja, ki si jih morate zastaviti pred oddajo naročila
- Ali lahko izdelate jeklene komponente v skladu z odobrenimi projektnimi risbami?
- Kateri pregledi kakovosti in materialna dokumentacija so vključeni?
- Katere inženirske storitve so vključene in za katere so potrebni ločeni termini?
- Kako se nadzorujejo spremembe dizajna in popravki izdelave?
- Kakšni so pogoji dostave, zahteve glede pakiranja in odgovornosti za namestitev?
- Ali lahko zagotovite ustrezne reference projektov in preverljive zapise o kakovosti?
QINGDAO LIWEIYUAN HEAVY INDUSTRY CO., LTD.se lahko vključi v postopek ocenjevanja dobaviteljev za projekte jeklenih konstrukcij. Kupci bi se morali neposredno s podjetjem pogovoriti o svojih posebnih zahtevah glede gradnje, obsegu izdelave, pričakovani dokumentaciji in dogovorih o dobavi, preden se odločijo za nakup.
9. Pogosto zastavljena vprašanja
1. V čem se potresno odporna jeklena konstrukcija razlikuje od običajne jeklene zgradbe?
Potresno odporna jeklena konstrukcija je posebej zasnovana in izdelana tako, da vzdrži potresne sile in se prilagodi zahtevanim strukturnim deformacijam. Njegov sistem za odpornost na stranske sile, povezave, členi in temelji morajo delovati skupaj pod potresno obremenitvijo. Običajna jeklena zgradba ni samodejno primerna za lokacijo z visoko seizmično obremenitvijo.
2. Ali so jeklene konstrukcije popolnoma protipotresno varne?
Za nobeno zgradbo ni mogoče zagotoviti, da bo brez poškodb prestala vse možne potrese. Namen ustreznega potresnega načrta je doseči opredeljene cilje delovanja in zmanjšati tveganje katastrofalne okvare pod določenimi pogoji načrtovanja. Dejanski rezultati so odvisni od gibanja tal, pogojev tal, strukturne konfiguracije, kakovosti gradnje in drugih dejavnikov.
3. Ali so oporni okvirji boljši od okvirjev, odpornih na trenutke?
Noben sistem ni univerzalno boljši. Oporni okvirji lahko zagotovijo učinkovito bočno togost, medtem ko lahko okvirji, odporni na momente, nudijo večjo prilagodljivost za odprte notranje postavitve. Ustrezna izbira je odvisna od seizmičnih zahtev, omejitev odnašanja, arhitekturnih zahtev, dimenzij stavbe in veljavnih kod.
4. Ali je mogoče montažno jekleno zgradbo uporabiti na potresno ogroženem območju?
Da, če je celotna zgradba posebej zasnovana za seizmične zahteve lokacije in je v skladu z veljavnimi predpisi. Kupci bi morali preveriti konstrukcijsko zasnovo, podrobnosti povezav, zahteve glede temeljev, tolerance pri izdelavi in postopke namestitve, namesto da domnevajo, da je standardna montažna zasnova primerna.
5. Kateri standardi veljajo za potresno odporne jeklene konstrukcije?
Zahteve so odvisne od lokacije projekta in veljavnih gradbenih predpisov. V Združenih državah lahko ustrezne določbe vključujejo IBC, ASCE/SEI 7 in AISC 341. Druge jurisdikcije lahko uporabljajo drugačne nacionalne ali regionalne standarde. Projektna skupina mora pred začetkom inženiringa potrditi sprejete izdaje in veljavne zahteve.
6. Ali potresno odporna jeklena konstrukcija stane več?
Morda bo zahteval dodatne inženiringe, specializirane povezave ali zahtevnejše kontrole kakovosti v primerjavi z zgradbo, ki ne zahteva enake potresne zmogljivosti. Dejanski stroški so odvisni od lokacije, konstrukcijskega sistema, geometrije zgradbe, materialov in obsega gradnje. Zgodnje inženirsko usklajevanje lahko pomaga nadzorovati stroške brez ogrožanja varnosti.
7. Katere dokumente morajo kupci zahtevati od dobavitelja jeklenih konstrukcij?
Odvisno od pogodbe lahko kupci zahtevajo odobrene risbe izdelave, certifikate o materialih, zapise o varjenju in pregledih, poročila o dimenzijah, specifikacije vijakov, dokumentacijo o premazu in navodila za namestitev. Strukturne izračune in dokumentacijo o skladnosti je treba pridobiti tudi od odgovornih usposobljenih strokovnjakov za projektiranje, kjer je to potrebno.
8. Kako je mogoče izboljšati potresno učinkovitost obstoječe jeklene zgradbe?
Kvalificirani gradbeni inženir mora najprej oceniti stavbo, razpoložljive risbe, opaženo škodo in veljavne zahteve za oceno. Morebitni naknadni ukrepi lahko vključujejo krepitev povezav, dodajanje opornikov, izboljšanje kolektorjev ali diafragm in nadgradnjo drugih pomanjkljivih komponent. Ustrezna rešitev mora slediti oceni za posamezno zgradbo in ne splošnim priporočilom za krepitev.
10. Gradite samozavestno z boljšim načrtovanjem jeklenih konstrukcij
Potresno odporna jeklena konstrukcija je rezultat usklajenega inženiringa, ustreznih materialov, zanesljivih povezav, nadzorovane izdelave in skrbne montaže. Trdnost in duktilnost jekla nudita pomembne prednosti, vendar mora biti te prednosti podprte s celotnim konstrukcijskim sistemom, zasnovanim za dejansko lokacijo in zahteve projekta.
Za lastnike zgradb, izvajalce, razvijalce in ekipe za nabavo je najučinkovitejši pristop zgodnja opredelitev ciljev seizmične učinkovitosti, primerjava dobaviteljev z doslednimi tehničnimi specifikacijami in preverjanje dokumentacije o kakovosti pred začetkom gradnje. Ti koraki pomagajo obvladovati tveganja, izboljšajo koordinacijo projekta in podpirajo dolgoročno učinkovitost zgradbe.
