Potresno odporna jeklena konstrukcija

Potresno odporna jeklena konstrukcija iz tovarne LWY Steel Structure uporablja optimizirane lahke in visoko žilave jeklene materiale Q235B/Q355 z znanstvenim nosilcem okvirja in integrirano nosilno zasnovo. Celotna struktura ima visoko duktilnost, močno zmogljivost disipacije energije in enakomerno porazdelitev sile, ki lahko učinkovito ublaži in razprši seizmično udarno silo, se izogne ​​splošnemu zrušitvi in ​​lokalnemu strukturnemu zlomu med potresi ter močno izboljša strukturno protipotresno stopnjo. Za razliko od tradicionalnih togih jeklenih konstrukcij naša seizmična struktura ohranja fleksibilen prostor za deformacijo, hkrati pa zagotavlja visoko nosilnost, učinkovito odpornost na vibracije, tresenje in zunanje udarce ter ohranja dolgoročno strukturno stabilnost in celovitost.

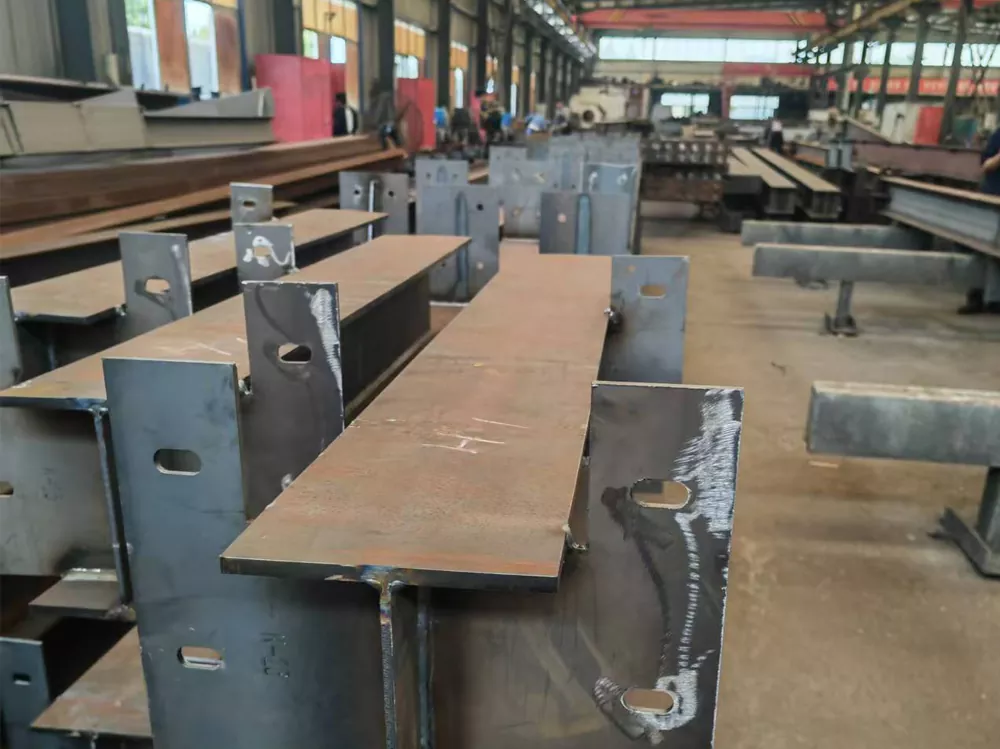

Tisto, kar resnično ločuje LWY, je naša zavezanost popolni učinkovitosti projekta in dolgoročni trajnosti. Naše vnaprej izdelane komponente so izdelane z milimetrsko natančnostjo, kar zagotavlja hitro montažo z vijaki na kraju samem, kar drastično zmanjša stroške dela in urnike gradnje. V kombinaciji z vrhunskimi protikorozijskimi površinskimi obdelavami, kot so vroče cinkanje in visokokakovostni zaščitni premazi, naš protipotresno odporen jekleni okvir zagotavlja strukturno celovitost desetletja z minimalnim vzdrževanjem. Partnerstvo z LWY Steel Structure za gradnjo varnejših, močnejših in stroškovno učinkovitejših objektov za vaš naslednji globalni projekt.

Kako se jeklo upira potresom

Duktilnost

Jekleni elementi popustijo in se pod ekstremno obremenitvijo plastično deformirajo, namesto da bi se zlomili. Nodularni jekleni okvir se lahko med potresom močno zamaje, medtem ko absorbira energijo, in ostane stati, ko se tresenje ustavi.

Majhna teža

Jeklene konstrukcije tehtajo le delček enakovrednih betonskih zgradb. Manjša masa pomeni nižje seizmične vztrajnostne sile – struktura ima manjšo težo, ki jo je treba potiskati med tresenjem.

Disipacija energije

Povezave moment-okvir in upogljivi členi pretvarjajo seizmično energijo v plastično deformacijo. Določene duktilne cone, kot so konci tramov, so podrobno opredeljene tako, da se najprej popuščajo in ščitijo stebre in povezave, ki držijo zgradbo.

Načela potresnega načrtovanja

Močan steber, šibek žarek

Plastični tečaji so potisnjeni v tramove in ne v stebre, tako da okvir kot celota niha in stebri še naprej prenašajo gravitacijsko obremenitev.

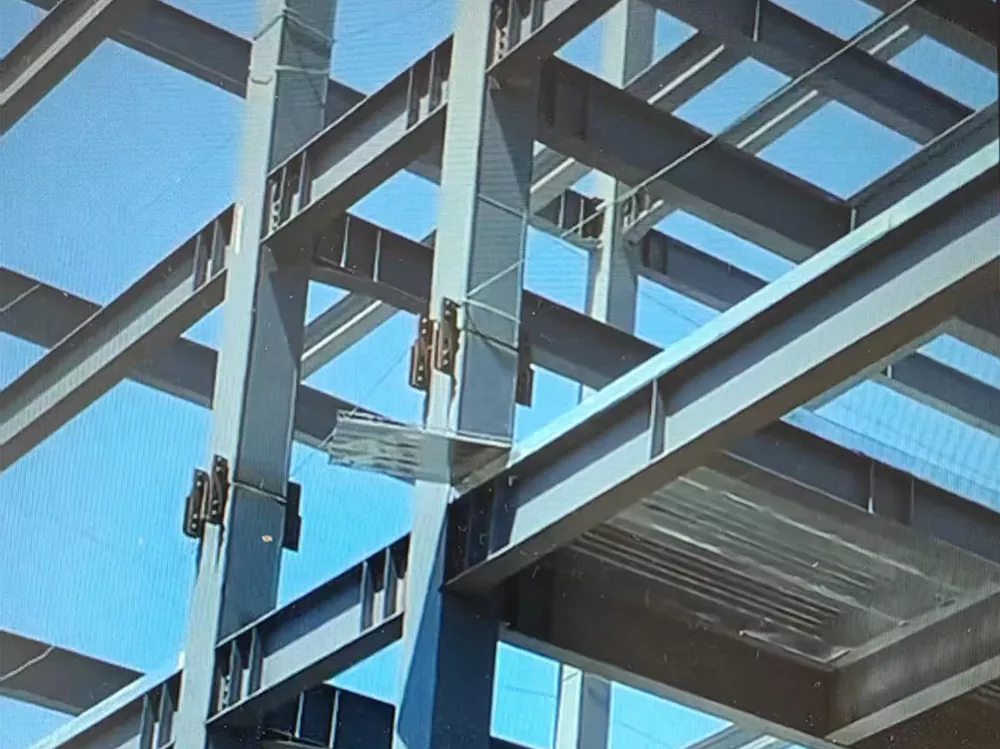

Duktilne povezave

Protipotresno odporne jeklene konstrukcije so zasnovane in podrobno izdelane za razvoj polne plastične zmogljivosti povezanih členov, z luknjami za dostop do zvarov, odstranitvijo nosilne palice in ploščami za kontinuiteto, kjer je to potrebno.

Sistemi opornikov in dušenja

Koncentrični in ekscentrični oporni okvirji in, kjer je določeno, oporniki ali blažilniki, ki preprečujejo upogibanje, prilagodijo togost konstrukcije in disipacijo energije glede na potresne zahteve.

Standardi oblikovanja

Te jeklene konstrukcije iz LWY so zasnovane v skladu z veljavno kodo mesta projekta:

GB 50011 – Kitajska koda za seizmično projektiranje, vključno s pravili za intenzivnost potresne utrditve in duktilne podrobnosti

EN 1998 (Evrokod 8) — Evropsko potresno načrtovanje z razredoma duktilnosti DCM in DCH

AISC 341 – Potresne določbe ZDA za jeklene konstrukcije, vključno s sistemi SMF in IMF

Naši inženirji potrdijo veljavno kodo, potresno cono in dejavnik pomembnosti z vami pred načrtovanjem, tako da dostavljena struktura izpolnjuje vaše lokalne zahteve glede skladnosti.

Specifikacije izdelka

Potresno načrtovanje je odvisno od lokacije: razred tal, potresno območje, višina stavbe in zasedenost določajo sistem in podrobnosti. Pošljite nam podatke o lokaciji in zgradbi in naši inženirji bodo načrtovali in ponudili strukturo za vašo kodo.

Aplikacije

Potresno odporne jeklene konstrukcije LWY Steel Structure suit:

1. Tovarne in skladišča na potresnih območjih

2. Šole, bolnišnice in javne zgradbe z dejavniki višjega pomena

3. Večnadstropne stanovanjske in poslovne stavbe

4. Podatkovni centri in kritični objekti, ki morajo ostati operativni

5. Prenova in razširitev obstoječih struktur

Vsak projekt je dostavljen z načrtovalskimi izračuni, podrobnostmi o povezavi in ​​zapisi o izdelavi, ki lokalnim oblastem dokazujejo skladnost s kodo.

Realni primer jeklene konstrukcije LWY: modularna stanovanjska skupina iz lahkega jekla

Vrsta projekta: Rekonstrukcija stanovanjske hiše

Lokacija in seizmični standard: Kobe, Japonska

Strukturni inženiring in tehnične značilnosti:

1. Lahka struktura: Hladno oblikovano ogrodje iz lahkega jekla (LGS), ki tvori 3D strukturno mrežo v obliki škatle.

2. Zmanjšanje vztrajnostne sile: strukturna lastna teža je zmanjšana na 1/5 običajnih betonskih zgradb, s čimer se znatno zmanjša skupna potresna sila, ki deluje na zgradbo.

3. Pritrdilni sistem: Visoko natezni samorezni vijaki v kombinaciji s sidri proti dviganju za zagotavljanje strukturne celovitosti pri obremenitvah navzgor/strižne obremenitve.

pogosta vprašanja

V1: Za katero seizmično kodo načrtujete?

A1: Koda vašega projektnega mesta: GB 50011 za Kitajsko, EN 1998 za Evropo, AISC 341 za ZDA ali enakovredno lokalno. Pred začetkom načrtovanja potrdimo veljavno kodo in seizmične parametre.

V2: Kakšna je največja seizmična intenzivnost, za katero načrtujete?

A2: Naš standardni razpon zajema intenzivnosti utrjevanja 7–9 (0,10 g–0,40 g PGA). Višje zahteve se obravnavajo s posebnimi sistemi, kot so opore ali blažilniki, zasnovani za posamezen projekt.

V3: Kako preverite kakovost zvara v trenutnih povezavah?

A3: Zvare s polno penetracijo v trenutnih povezavah izvajajo certificirani varilci s kvalificiranimi postopki in jih pregledajo z ultrazvočnim testiranjem, kjer to določa koda ali projekt. Inšpekcijski zapisnik je priložen konstrukciji.

V4: Ali je lahko potresno odporna jeklena konstrukcija bolj ekonomična kot beton na potresnih območjih?

A4: Pogosto ja. Lažji jekleni okvir zmanjša temeljna dela in potresno maso, montažna izdelava pa skrajša čas gradnje. Skupni stroški so odvisni od lokacije in kode, vendar je jeklo vse bolj konkurenčno v regijah z visoko stopnjo potresa.

V5: Ali predložite dokumentacijo za lokalno odobritev?

A5: Da. Na voljo so projektni izračuni, delovniške risbe, potrdila o materialu in zapisi o pregledu zvarov, tako da lahko vaš inženir in lokalni organ preverita skladnost.
