Platforme za plavajoče vetrne turbine na morju

Visokokakovostne platforme za plavajoče vetrne turbine na morju iz LWY Steel Structure so robustne jeklene konstrukcijske rešitve za pomorsko kakovost, zasnovane za težka delovna okolja na odprtem morju. Platforme, izdelane iz jekla visoke trdnosti, odpornega proti koroziji, in optimizirane hidrodinamične strukturne zasnove zagotavljajo odlično stabilnost, odpornost na veter in valove ter zmogljivost proti utrujenosti v zapletenih morskih razmerah.

Naše vetrne platforme na morju, ki vključujejo tehnologije za zaščito pred rjo, korozijo in potresno ojačitev, podpirajo stabilno dolgoročno delovanje plavajočih vetrnih turbin ter se učinkovito upirajo udarcem oceanskih tokov, močnim vibracijam vetra in eroziji morske vode. Prilagojene za projekte obnovljivih virov energije na morju, imajo te jeklene ploščadi, ki so neposredno postavljene v tovarno, visoko strukturno varnost, dolgo življenjsko dobo in prilagodljive strukturne specifikacije, ki ustrezajo strogim mednarodnim standardom pomorskega inženiringa in gradnje vetrnih elektrarn na morju.

Specifikacije izdelka

Izzivi morskega okolja

Korozija v razpršilu soli

Obremenitve z atmosfersko soljo v območjih so razvrščene v razred C5-M, kar je najhujša kategorija korozije v standardu ISO 9223. Gladko barvano jeklo odpove v nekaj letih; platforme za plavajoče vetrne turbine na morju zahtevajo večplastno zaščito že od samega začetka.

Obremenitev zaradi valov in utrujenosti

Plavajoče strukture se nikoli ne nehajo premikati. Ciklične obremenitve zaradi valov, vetra in delovanja turbin ustvarjajo obremenitve zaradi utrujenosti, ki zahtevajo kakovost zvara in načrtovanje podrobnosti, ki je daleč nad gradbenimi standardi.

Omejitve dostopa in vzdrževanja

Prebarvanje ploščadi 20 km od obale se meri v dnevih plovila in vremenskih oknih. Tovarniško uporabljena zaščita pred korozijo mora biti zaščita, ki traja.

Materiali in zaščita pred korozijo

Razredi jekla

ploščadi za plavajoče vetrne turbine na morju so izdelane iz Q355B/Q355D, S355 ali enakovrednega pomorskega konstrukcijskega jekla s certificiranimi udarnimi lastnostmi za delovanje pri nizkih temperaturah v skladu s specifikacijo projekta.

Vroče cinkanje

Manjše ploščadi in prehodi so vroče pocinkani v skladu z ISO 1461 z najmanjšo debelino cinka 85 μm, kar zagotavlja desetletja zaščite brez vzdrževanja v morskem zraku.

Sistemi premazov

Velike primarne strukture prejmejo pomorski premazni sistem: temeljni premaz, bogat s cinkom, vmesni epoksi in poliuretanski ali polisiloksanski zaključek, ki se nanese z brezzračnim pršenjem po peskanju do Sa 2,5.

Vmesnik katodne zaščite

Komponente, ki se povezujejo s potopljenimi strukturami, so podrobno opisane za združljivost z žrtvenimi anodami in sistemi vtisnjenega toka, vključno z varljivimi anodami, kjer je navedeno.

Kakovost izdelave in varjenja

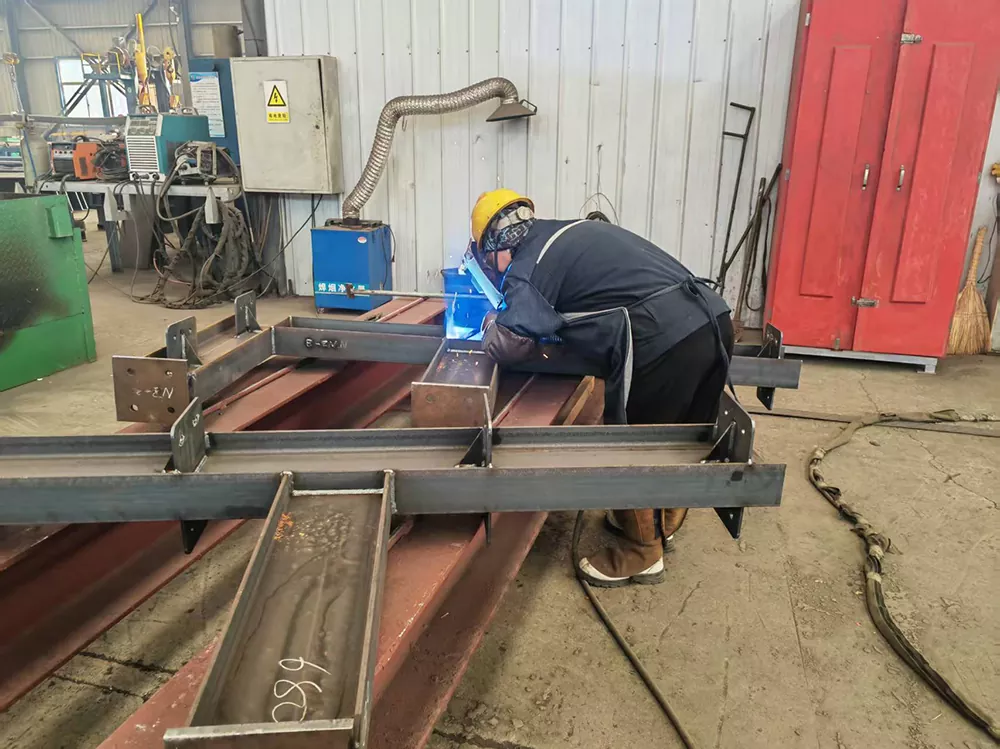

Varjenje

Vse zvare izvajajo certificirani varilci po EN ISO 9606 ali AWS D1.1, pri čemer so varilni postopki kvalificirani pred proizvodnjo.

Nedestruktivno testiranje

Čelni zvari v primarnih členih so 100 % ultrazvočno ali radiografsko pregledani; kotni zvari so preverjeni z magnetnimi delci na podlagi vzorčenja, dogovorjenega s stranko.

Nadzor dimenzij

Izdelovalne šablone in kontrolne vpenjalne naprave imajo kritične dimenzije, kot so razmik med skupinami vijakov in ravnost prirobnice, v ozkih tolerancah, tako da je montaža na morju brez predelave na terenu.

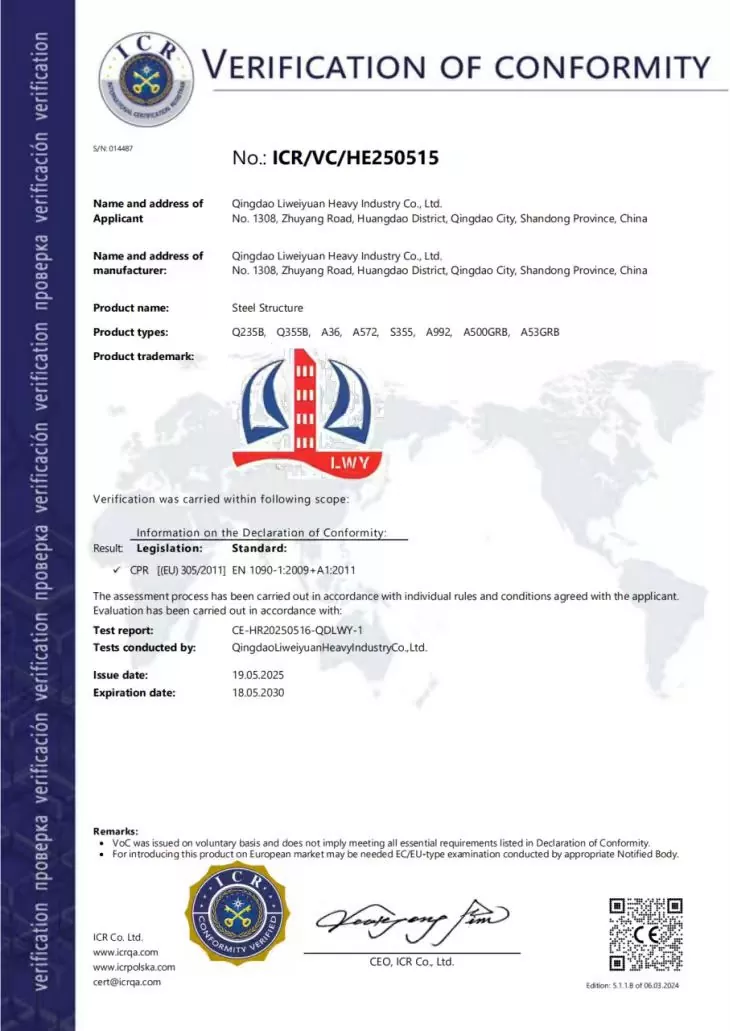

Certifikati in standardi kakovosti

Aplikacije

LWY Steel Structure izdeluje platforme za plavajoče vetrne turbine na morju in sorodne komponente za:

1. Krovi za servisiranje in vzdrževanje turbin

2. Prehodne ploščadi med stolpom in plavajočim trupom

3. Dostopne steze, podesti in sklopi zaščitne ograje

4. Podporni okvirji opreme za sisteme za privez in nadzor

5. Podporne konstrukcije za heliopade in podstavke žerjavov (na zahtevo)

pogosta vprašanja

V1: Katere vrste jekla uporabljate za ploščadi za plavajoče vetrne turbine na morju?

A1: Ekvivalenti Q355B/Q355D, S355 ali A572 s certificiranimi lastnostmi udarca pri nizkih temperaturah, izbrani glede na osnovo zasnove projekta. Certifikati materiala so na voljo za vsako ploščo in odsek.

V2: Kako se uporablja zaščita pred korozijo?

A2: Površine so peskane do Sa 2,5, nato premazane z morskim sistemom temeljnega premaza, bogatega s cinkom, epoksidnega vmesnega materiala in poliuretanskega zaključka ali vroče pocinkane v skladu z ISO 1461 za manjše komponente. Skupna debelina sistema običajno presega 240 μm.

V3: Ali lahko izpolnite zahteve razredne družbe?

A3: Naš sistem izdelave in QC je usklajen s prakso DNV, ABS in CCS ter delamo v skladu z zahtevami za varjenje in NDT, ki jih določa vaš projekt. Anketa tretjih oseb je dobrodošla na kateri koli stopnji.

V4: Kakšna je vaša dobavna zmogljivost za komponente na morju?

A4: Platforme za plavajoče vetrne turbine na morju se proizvajajo v naši tovarni Qingdao, ki ima letno predelovalno zmogljivost več kot 20.000 ton jeklenih komponent in je od pristanišča Qingdao oddaljena 36 km, tako da se velike serije na morju učinkovito pošiljajo po morju.

V5: Ali ponujate podporo za namestitev?

A5: Zagotavljamo montažne risbe, načrte dviganja in zemljevide zvarov, naši inženirji pa podpirajo montažo na morju z daljinskim vodenjem ali nadzorom na kraju samem, kot je potrebno.
