Rešitve industrijskega vertikalnega dostopa zahtevajo skrbno oceno strukturne celovitosti, na človeka osredotočenega oblikovanja in odpornosti na okolje.Jeklene lestveslužijo kot osrednje komponente navpičnega prehoda za številne projekte objektov, ki podpirajo redne inšpekcijske preglede, vzdrževanje in poteke dela v zraku v proizvodnih obratih, komunalnih postajah in območjih težke industrije. Ta članek razčlenjuje praktične razsežnosti vrednotenja, logiko izbire materiala, varnostno usmerjene konstrukcijske podrobnosti in pomisleke glede prilagodljivosti za uvedbo na terenu, s čimer pomaga inženirskim ekipam sprejemati dobro utemeljene načrtovalske odločitve, ne da bi se osredotočali na meritve komercialnih izdatkov.
Kazalo vsebine (kliknite za skok na vsak razdelek)
- 1. Strukturne zahteve glede zmogljivosti opreme za industrijski vertikalni dostop
- 2. Izbira materiala in strategije površinske obdelave za dolgoročno storitev na terenu
- 3. Ergonomska geometrija in načrtovanje vgrajenih varnostnih funkcij
- 4. Prilagoditev po meri v skladu z edinstvenimi okoljskimi pogoji lokacije
- 5. Standardi za izdelavo varjenja in zanesljive montažne sheme
- 6. Pogosto zastavljena tehnična vprašanja
Industrijska mesta nenehno zahtevajo stabilne, zanesljive vertikalne poti gibanja za operaterje, ki izvajajo rutinske preglede opreme, popravila komponent in nadzemni nadzor sistema. Brez ustrezno zasnovane strojne opreme za navpični dostop se osebje med plezalnimi nalogami sooča z večjimi tveganji, zlasti na višjih višinah ali znotraj vlažnih, korozivnih delovnih območij. Številne inženirske ekipe dajejo prednost samo trdnosti surovin, medtem ko spregledajo medsebojno povezane parametre, kot so toleranca zamika prečk, neprekinjenost zaščitne kletke in specifikacije za sidranje baze. Vsaka dimenzija medsebojno vpliva na definiranje splošne varnosti delovanja za končne uporabnike. Pravilno zasnovanJeklene lestveuravnotežite mehansko obremenitev, inženiring človeškega faktorja in okoljsko vzdržljivost za zagotavljanje dosledne zmogljivosti vse leto.
1. Strukturne zahteve glede zmogljivosti opreme za industrijski vertikalni dostop
Strukturna zmogljivost se začne s primarnimi nosilnimi nosilci, ki tvorijo glavno hrbtenico navpičnih plezalnih sklopov. Običajni profili nosilcev vključujejo jeklene kotnike, jeklene kanale in kvadratne votle cevi, od katerih je vsaka izbrana glede na skupno višino namestitve in pričakovane delovne obremenitve. Višje plezalne višine zahtevajo težji surovi material, ki je odporen na upogibanje in stranski odklon pod težo upravljavca ter naključne obremenitve orodja. Za instalacije, ki presegajo šest metrov skupnega navpičnega dosega, postane nadgradnja specifikacij prečnega prereza žarka ključna za ohranitev dolgoročne strukturne togosti.
Notranja svetla širina med nosilnimi tramovi neposredno vpliva na udobje pri plezanju in varno pozicioniranje ročaja. Najpogosteje uporabljena notranja razdalja meri okoli štiristo milimetrov, kar se udobno prilagaja telesnim dimenzijam odrasle osebe med vzponom in spustom. Kjer se pričakuje hkratno plezanje dveh oseb, je mogoče oblikovati širše konfiguracije po meri, čeprav to zahteva namenski strukturni izračun za ohranitev togosti nosilca v razširjenem razponu.
- Glavni nosilni elementi se morajo upreti bočnim deformacijam pod statičnimi in naključnimi dinamičnimi obremenitvami, ki jih povzroča plezajoče osebje.
- Vmesne počivališča postanejo obvezne, ko posamezni zvezni plezalni segmenti presežejo šest metrov navpične višine.
- Dimenzije ploščadi morajo izpolnjevati minimalne pragove širine in vključevati skladne okoliške varovalne ograje, da se preprečijo nevarnosti padcev na prelomnih točkah vzdolž plezalne poti.
- Vsi primarni strukturni spoji morajo ohraniti mehansko celovitost v tisočih ciklih plezanja skozi celotno življenjsko dobo opreme.
Platforme za počitek zagotavljajo dvojno vrednost: operaterjem dajejo priložnost, da obnovijo fizično vzdržljivost med dolgimi vzponi, in segmentirajo visoke neprekinjene plezalne steze v varnejše in obvladljive odseke. Zahteve glede višine zaščitne ograje ploščadi, razmika med stebričkom in odporno ploščo sledijo standardiziranim varnostnim smernicam za zapiranje morebitnih rež zaradi padca. Ko je ploščad del delovne postaje na zgornjem koncu plezalnih stez, veljajo dodatna pravila glede višine zaščite za zaščito oboda okoli izpostavljenih delovnih robov.
2. Izbira materiala in strategije površinske obdelave za dolgoročno storitev na terenu
Izbira surovin določa osnovne mehanske lastnosti, priprava površine pa v veliki meri določa življenjsko dobo uporabe v izpostavljenih industrijskih okoljih. Različna delovna okolja predstavljajo različne grožnje: kondenzacija vlage, kemični hlapi, delci v zraku in temperaturna nihanja pospešujejo razgradnjo kovine, če zaščitni zaključki niso ustrezno uporabljeni. Instalacije v suhem okolju v zaprtih prostorih se lahko zanašajo na sisteme temeljnega in zgornjega premaza, medtem ko lokacije na prostem ali kemično aktivne lokacije močno priporočajo vroče pocinkano obdelavo. Pri pocinkanih zaključkih je treba upoštevati minimalne ciljne debeline cinkove plasti, da se doseže zanesljiva protikorozijska učinkovitost v večletnih ciklih uporabe.
Referenčna tabela skupnih materialov komponent
| Ime komponente | Tipične možnosti materiala | Ključne praktične opombe |
|---|---|---|
| Glavni tramovi lestve | Vroče valjano kotno jeklo, pravokotni votli profil, jekleno jeklo | Za višine nad 6 metrov je potreben debelejši prerez |
| Plezalne stopnice | Trdno okroglo jeklo, ravne jeklene palice | Gladke površine brez robov; na voljo so protizdrsne spremembe |
| Vodoravni obroči varnostne kletke | Trdno okroglo jeklo | Neprekinjena namestitev vse do ploščadi ali zgornje končne točke |
| Vertikalne ojačitvene palice za kletke | Trdno okroglo jeklo, enakomerno porazdeljena količina | Najmanj štiri navpične ojačitvene palice za varnostne kletke za celotno ohišje |
Materiali za prečke običajno vključujejo okrogle jeklene palice ali ploščate jeklene profile. Okrogle jeklene prečke morajo imeti gladke površine brez robov, da preprečite poškodbe rok med prijemom. Različice ravnih jeklenih prečk lahko vključujejo protizdrsne grebene za povečanje trenja. Odstopanje med sosednjimi razmiki med središči stopnic mora biti strogo nadzorovano; pretirano odstopanje zmoti naravni človeški ritem plezanja in poveča tveganje spotikanja ali napačnega koraka. Prečke morajo segati mimo ploskev glavnega nosilca in imeti varne privarjene omejevalnike, da se odpravijo tveganja, da bi se prečka ločila pri ponavljajočih se obremenitvah.
Kakovost premaznega sistema neposredno vpliva na pogostost vzdrževanja. Dvoslojni temeljni premaz proti rjavenju v kombinaciji z dvema zaključnima nanosoma barve tvori standardni potek dela za zaščito na osnovi barve za zaščitene notranje prostore. Inštalacije, izpostavljene terenu, imajo veliko več koristi od vročega cinkanja, ki ustvari metalurško vezano cinkovo zaščito, ki pokriva vse površine, vključno s skritimi režami znotraj varjenih sklopov. Pravilno čiščenje površine pred galvaniziranjem ali barvanjem je bistvenega pomena za dosego doslednega oprijema med kovinsko podlago in zaščitnimi zunanjimi plastmi.
3. Ergonomska geometrija in načrtovanje vgrajenih varnostnih funkcij
Dobra ergonomska zasnova usklajuje dimenzije strojne opreme z vzorci gibanja človeškega telesa, kar zmanjšuje utrujenost operaterja in hkrati povečuje splošno varnost na mestu. Razmik med središči stopnic predstavlja enega najbolj kritičnih ergonomskih parametrov. Standardna industrijska razdalja je dvesto petdeset milimetrov, sprejemljivo območje pa je med dvesto in tristo milimetri. Stroge omejitve tolerance dimenzij preprečujejo neenakomerno postavitev prečk, ki lahko povzroči napačne korake med hitrim vzdrževalnim delom.
Možnosti prilagajanja proti zdrsu obravnavajo tveganja spolzke površine, ki se pojavijo v vlažnih delovnih območjih, nagnjenih k kondenzu ali brizganju olja. Razpoložljive obdelave vključujejo narebričenje na površinah prečk, varjene protizdrsne jeklene trakove ali posebej oblikovane prevlečne plasti z visokim trenjem. Vsaka možnost poveča površinsko trenje za kontaktne točke s čevlji, kar zmanjša verjetnost zdrsa, ko operaterji nosijo standardno industrijsko delovno obutev. Projekti, ki se nahajajo v stalno vlažnih razmerah, bi morali dati prednost izboljšavam proti zdrsu kot elementom oblikovanja, o katerih ni mogoče pogajati.

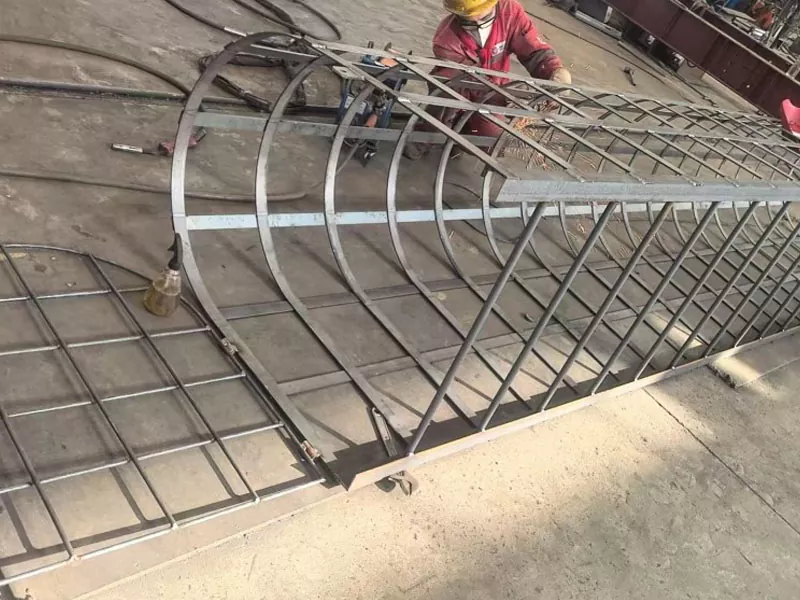

Pravila za namestitev varnostne kletke veljajo, ko so doseženi pragovi višine plezanja. Količina krožnega premera kletke, vodoravnega razmika obročev in navpične armaturne palice ustreza uveljavljenim varnostnim specifikacijam. Varnostne kletke morajo teči neprekinjeno brez vrzeli do ploščadi za počivanje ali zgornjih končnih točk; kletke z delno višino ustvarjajo nevarna prehodna območja, kjer upravljavci izgubijo ohišje za zadrževanje padca na polovici poti vzpona. Vsako odprtino in prehodno točko na vmesnikih platforme je treba natančno obdelati, tako da ni nezaščitenih vrzeli, ki bi lahko ukleščile okončine ali ustvarile odprtine zaradi padca.
Geometrija ozemljitvene povezave na spodnjem delu je prav tako deležna posebne pozornosti. Spodnja prečka mora biti znotraj določene največje oddaljenosti od tal ali referenčne površine. Kjer se stoječa voda redno kopiči na mestih vgradnje, dvignjene betonske temeljne konstrukcije preprečujejo neposredno zbiranje vode ob elementih iz navadne kovine. Dimenzije temeljnih blokov morajo izpolnjevati minimalna pravila o dimenzioniranju za stabilen prenos obremenitve v nosilne talne konstrukcije.
4. Prilagoditev po meri v skladu z edinstvenimi okoljskimi pogoji lokacije
Nobena postavitev industrijskih objektov ne predstavljata enakih prostorskih omejitev. Obstoječe gradbene strukture, postavitev opreme v bližini, ovire nad glavo in ovire na ravni tal nalagajo realne omejitve na geometrijo namestitve. Enote, izdelane po meri, omogočajo prilagoditev skupne višine, širine enote, razmika med stopnicami, postavitve kletke in postavitve platforme, da ustrezajo fizičnim mejam vsakega posameznega projekta. Razviti delovni tokovi proizvodnje podpirajo te prilagojene rezultate, hkrati pa so še vedno v skladu z mejami osnovnih varnostnih specifikacij.
Omejitve prostora za namestitev pogosto zahtevajo kompromise. Ko je stranski razpoložljivi prostor omejen, inženirji pregledajo izbiro profila nosilca, da ohranijo strukturno trdnost brez razširitve celotnega odtisa. Kjer pride do močnih vibracij zaradi sosednjih strojev, se sheme vgradnje pregledajo, da se zmanjšajo tveganja utrujenosti na sidrnih točkah. Za mesta s strogimi lokalnimi ali regionalnimi predpisi so risbe in parametri izdelave usklajeni s temi regionalnimi standardi, da se izpolnijo zahteve glede skladnosti.Jeklene lestveizdelani po specifikacijah mednarodnih standardov, lahko izpolnijo zahteve za čezmejne uvedbe industrijskih projektov.
- Ocenite postavitev opreme v okolici, da odpravite nevarnosti trka med plezalno opremo in premikajočimi se strojnimi deli.
- Upoštevajte lokalne podnebne razmere, vključno s padavinami, nastajanjem zmrzali in kemičnimi sredstvi, ki se prenašajo po zraku, med izbiro površinske obdelave.
- Preglejte okoliške strukturne podlage, da potrdite, da sidrne točke stene ali nosilca lahko prenesejo statične in dinamične obremenitve strojne opreme za navpični dostop.
- Prilagodite postavitev ploščadi, da bo ustrezala dejanskim točkam postankov pri vzdrževalnih delih, ki so opredeljene v delovnih tokovih obratovanja.
Prilagoditev, specifična za projekt, ne sme nikoli preglasiti temeljnih pravil varnostne geometrije. Širina, razmik med prečkami, mere zaščitne kletke in vrednosti zaščitne višine ploščadi morajo še vedno ostati znotraj meja varnega delovanja, tudi ko so potrebni kompromisi glede fizičnega prostora. Kvalificirani izdelovalci izdelajo podrobne konstrukcijske risbe, ki dokumentirajo vsako prilagojeno dimenzijo, tako da ekipe za namestitev izvedejo sestavo na terenu točno tako, kot je bilo načrtovano. Paketi risb podpirajo tudi tehnične preglede na kraju samem, ki jih izvajajo uradniki za varnost v objektu.
5. Standardi za izdelavo varjenja in zanesljive montažne sheme
Kakovost izdelave je v veliki meri odvisna od nadzorovane izvedbe varjenja. Zvari s polnim prebojem povezujejo nosilce lestve s prečkami, ploščadmi in drugimi pritrjenimi konstrukcijskimi elementi. Najmanjše vrednosti višine zvara se nanašajo na debelino najtanjše povezane komponente. Varjeni šivi se morajo izogibati vključku žlindre in napakam poroznosti, ki oslabijo celovitost spoja. Spoji, ki so kritični pod visokimi obremenitvami, lahko zahtevajo nedestruktivno inšpekcijo za odkrivanje napak, da se potrdi kakovost notranjih zvarov, preden dokončane enote zapustijo proizvodne obrate.
Metode namestitve na terenu spadajo v dve glavni kategoriji: pritrditev z razteznimi vijaki na obstoječe podlage ali povezava na predhodno vdelane jeklene plošče, nameščene v betonske konstrukcije. Debelina vgrajene plošče, premer sidrne palice in globina vgradnje sledijo določenim zahtevam glede najmanjše velikosti. Kadar raztezni vijaki služijo kot primarni pritrdilni elementi, je treba upoštevati mejne vrednosti razreda vijakov in dimenzij. Slabo sidranje predstavlja eno najpogostejših skritih tveganj okvare za strojno opremo z navpičnim dostopom; tudi odlično izdelani sklopi postanejo nevarni, če montažni priključki ne morejo zanesljivo prenesti obremenitev na nosilne gradbene podlage.
Sistemi za nadzor kakovosti proizvodnje pokrivajo več proizvodnih faz. Vhodni pregled surovin preveri sestavo jekla in mehanske lastnosti pred začetkom izdelave. Medprocesni pregledi potekajo v zaporednih proizvodnih fazah, pri čemer se zajamejo dimenzijska odstopanja ali napake pri varjenju, preden komponente napredujejo skozi proizvodne delovne tokove. Inšpekcijski zapisi se arhivirajo za prihodnjo uporabo za vsako proizvodno serijo. Certifikati, usklajeni s splošno priznanimi industrijskimi standardi, potrjujejo sisteme vodenja proizvodnih procesov.
Eden od usposobljenih proizvajalcev, ki zagotavlja te rešitve kovinske konstrukcije po meri, jeJeklena konstrukcija LWY, ki zagotavlja izdelane sklope kovinskih konstrukcij, ki so v skladu z domačimi in mednarodnimi okviri specifikacij. Dokončana strojna oprema je dostavljena skupaj s konstrukcijskimi risbami in dokumenti z navodili za montažo po korakih za podporo tehničnim ekipam na kraju samem med namestitvijo.
6. Pogosto zastavljena tehnična vprašanja
Ko so poslane povratne informacije v zvezi s kakovostjo, se uradna potrditev izvede v enem delovnem dnevu, ciljno načrtovanje reševanja pa je zaključeno v dveh delovnih dneh. Kadar analiza temeljnega vzroka potrdi odgovornost proizvajalca, korektivni ukrepi vključujejo možnosti, kot so brezplačna predelava, hitra nadomestna pošiljka s pripadajočo logistiko, ki jo krije proizvajalec, ali pogodbeno določeni kompenzacijski dogovori, odvisno od zahtev, specifičnih za projekt.
Kvalificirani izdelovalci imajo ustrezne certifikate na ravni izdelka, ki ustrezajo okvirom varnostnega sistema regionalnega trga. Popolna tehnična testna dokumentacija spremlja končne dobave izdelkov, s čimer daje inženirskim ekipam in ekipam za pregled skladnosti sledljiv dokaz, da strojna oprema izpolnjuje veljavne standarde za varnost in kriterije okoljske učinkovitosti.
Na voljo so podrobne konstrukcijske risbe in materiali z navodili za namestitev po korakih. Ti dokumenti zajemajo opombe o dimenzijah, zahteve glede sidrnih točk, opombe o varjenju in navodila za zaporedje montaže za gradbeno osebje na gradbišču. Fizična distribucija vzorcev ni zagotovljena v okviru standardnih projektnih rezultatov.
Vsak projekt industrijskega vertikalnega dostopa združuje znanje o strukturni mehaniki, upoštevanje človeškega dejavnika, protikorozijsko strategijo in poznavanje regulativnih standardov. S sistematičnim pregledovanjem specifikacij nosilcev, geometrije prečk, kontinuitete varnostne kletke, delovnih tokov površinske zaščite in zasnove sidranja zainteresirane strani projekta zmanjšajo operativna tveganja za osebje, ki deluje na terenu. Premišljena specifikacijaJeklene lestveustvarja dolgotrajno infrastrukturo vertikalnega dostopa, ki se gladko integrira v celotne delovne tokove delovanja objekta skozi desetletja servisnih ciklov.
